一、仪器用途

TV-1600HC型连续变倍视频显微镜使用范围相当广泛，它观察物体时能产生正立的三维空间像，立体感强，成像清晰和宽阔，具有较长的工作距离，并可根据观察物的特点选用不同的反射和透射光照明，是适用范围非常广泛的常规显微镜。对同一物体可实现连续放大倍率观看,可直接通过连接显示器或电脑上观察实物图像。

本仪器性能可靠，操作简单，使用方便，且外形美观，不仅可作教学示范，生物解剖，作观察分析，由于本显微镜具有很高的分辨率及大视场范围的清晰度，因此还可作可广泛用于农林地质，电子精密机械等行业和部门。特别适合LC裸片的检验，LCD印刷粘贴检验，LED生产检验，PCB板检验，冲压电镀检验，电子元件检验。

二、技术参数

1.摄像目镜：0.5X

2.物镜变倍范围 ：0.7--4.5X,物镜倍数刻度带固定卡位，保证测量数据准确。

3.变 倍 比 ：6.5：1

4.底座尺寸：380mm ×260mm

5.移动工作距离：250mm

6.光 源 ：高亮度中心聚光环形LED一体环形荧光灯

7.高清高速1080P像素HDMI工业测量相机，可直接与高清显示器连接，即可拍照存储，可直接在显示器上测量数据，无需连接电脑主机，避免繁琐布线，测量软件功能齐全，无线鼠标操作，可测长度、角度、面积、同心圆、圆心距等十几种不规格的图案，可直接将测量的数据连图保存在U盘。高清摄像，60帧/秒，摄像移动物体时绝无拖尾现象。

8视频总放大倍数：47—307X (以21.5寸显示器，2X倍的大物镜为例）

9，测量校正标尺：精度0.1mm/格

三、系统简介

视频显微镜系统是将传统的光学显微镜与计算机通过光电转换器有机地结合在一起，能直接在计算机显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和测量数据以及自动生成测量数据报告。

四、系统组成

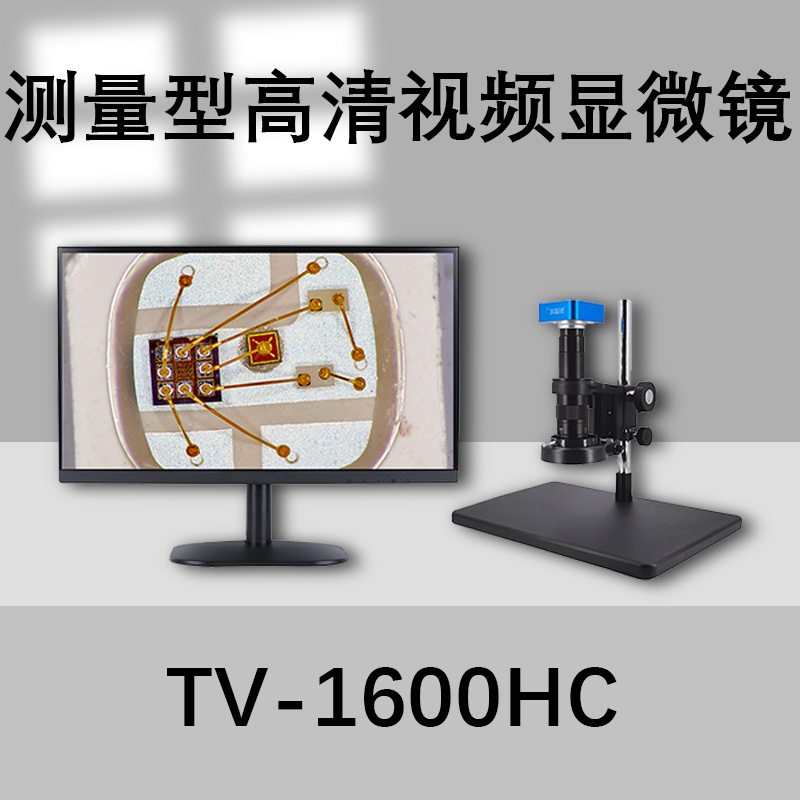

测量型视频显微镜（TV-1600HC）1、视频显微镜 2、适配镜  3、测量型工业相机

4、LED一体环形荧光灯    5、显示器（21.5英寸HDMI接口）

五、选配件

1、 1X摄像目镜         2、0.5X 1.5X 2X辅助物镜    3、LED光纤冷光源
