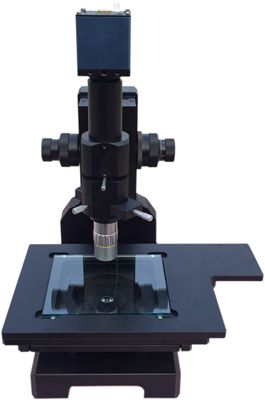

WFJ-10MR微分干涉显微镜
WFJ-10MR显微镜为无限远光学系统，长工作距离平场复消色差物镜，稳定可靠的架台，精确的调焦机构。采用LED同轴光源和LED透射光源照明。偏光系统检偏镜可调转动100度便于偏光正交观察。DIC棱镜插板机构采用可调节的方式可得到清晰的微分干涉效果。大视野单目观察，减少很多中间环节，使成像更清晰效果好。配置高清模拟摄像机能快速捕捉高质量的清晰图像。
WFJ-10MR显微镜稳定可靠，操作方便，成像清晰。应用于半导体、电子工业。对晶体、集成电路的检验和科学研究。可配置模拟摄像头对所观察的样品进行拍照、储存、测量、分析。
观察方式：
1． 明场观察：使用亮度可调的同轴照明，对晶体、集成电路的检验、精密制造业的装配、零件检测和品质控制。
2． 透射观察：采用亮度可调的透射照明，可观察透明样品，尤其对液晶显示屏的检测效果较好，能清楚的看到发光屏的三色模块，因此能检测显示屏的好坏，可判断其质量。
3． 偏光观察：系统内装置偏光机构，起偏镜固定在照明系统；检偏镜装置在成像系统、转动100度可调，便于正交观察。主要对金相样品进行正交偏振光观察，还可应用于矿物、化学等领域。
4． DIC观察--微分干涉观察：在明场、偏光正交的系统里再插入DIC棱镜装置（渥拉斯顿棱镜）。（DIC）作为一种分析检验方法，具有对金相样品的制备要求较低，所观察到的样品各组成之间的相对层次关系突出，呈明显的浮雕状，对颗粒、裂纹、孔洞以及凸起等能作出正确的判断，能够容易判断许多明场下所看不到的或难于判别的一些结构细节或缺陷，可进行彩色金相摄影等优点。但在目前的金相检验工作中，（DIC）法还利用得很少。 特别是对液晶显示屏导电板的检测效果较好，能够清楚的观察到导电板基板上的导电粒子。使用DIC技术，可以使物体表面微小的高低差展现出清晰，轮廓突出，带立体感的浮雕成像，极大的提高图像的对比度。
WFJ-10MR规格配置：
1. 无限远光学系统：F=200mm
2. 平场无限远95mm长工作距离APO复消色差物镜
5X、10X、20X、50X
3. 放大位数：50X、100X、200X、500X
4. 长工作距离：5~45mm
5. 观察方式：明场、偏光、微分干涉
6. 调焦范围：60mm
7. 工作台：260X220mm、玻璃：170X150mm
8. 移动范围：X：±75mm、Y：±75mm
9. 照明系统：垂直LED照明、透射LED照明.
10. 成像装置：高清HDMI数字相机或高清HDMI数字测量工业相机
平场无限远95mm长工作距离APO复消色差物镜介绍
|
型号 |
参数 |
目镜（WF10X/24） |
||||||
|
倍数 |
数值孔径NA |
工作距离(mm) |
焦距(mm) |
分辨率 |
景深 |
视野(mm) |
±Δ(Μm) |
|
|
95MM-2X |
2X |
0.055 |
34.6 |
100 |
5 |
91 |
Φ12 |
221 |
|
95MM-3.5X |
3.5X |
0.1 |
40.93 |
57.1 |
2.75 |
27.5 |
Φ6.86 |
68.3 |
|
95MM-5X |
5X |
0.13 |
44.5 |
40 |
2 |
16.3 |
Φ4.8 |
38.3 |
|
95MM-10X |
10X |
0.28 |
34 |
20 |
1 |
3.5 |
Φ2.4 |
8.6 |
|
95MM-20X |
20X |
0.29 |
31 |
10 |
1 |
3.3 |
Φ1.2 |
5.8 |
|
95MM-50X |
50X |
0.42 |
20.1 |
4 |
0.7 |
1.6 |
Φ0.48 |
2.3 |
高清HDMI数字测量工业相机简介
主要参数
1. 采用FPGA+ARM架构的嵌入式系统。运行LINUX3.10操作系统。
2. 双核Cortex-A9处理器，主频速度为1Ghz和高达1GbDDR3内存。
3. 采用1/2英寸背光式CMOS Sensor。
4. 高清分辨率为1920×1080@60fps
5. 两个USB接口，可连接无线鼠标或者键盘。
6. 灵活的标定方式。mm、um、miI可任意选择，成像/测量完全取代PC端，
7. 智能取点功能最大限度保证测量的一致性。
8. 测量图像和数据可保存。
|
型号 |
HDMI-1600HC |
|
芯片结构 |
FPGA+ARM |
|
操作系统 |
LINUX 3.10 |
|
内核结构 |
双核Cortex-A9 |
|
主频速度 |
1Ghz |
|
光学尺寸 |
1/2英寸 |
|
分辨率 |
1920×1080全高清 |
|
帧率 |
60fps |
|
测量功能 |
两点间、点到线、三点圆、圆心距、同心圆、点到圆、线到圆、平行线、矩形、角度、弧度、多边形 |
|
数据保存 |
带测量结果图像或excel数据保存 |
|
测量/操作方式 |
HDMI高清显示器上直接鼠标操作测量，拍照，录像，智能寻边选点/手动选点 |
|
接口 |
2个usb接口。可连接U盘、无线鼠标或键盘 |
|
工作电压 |
12v |
|
工作温度 |
-10度-70度 |
|
外形尺寸 |
61*61*72mm |
|
重量 |
450g |
|
