一、仪器用途

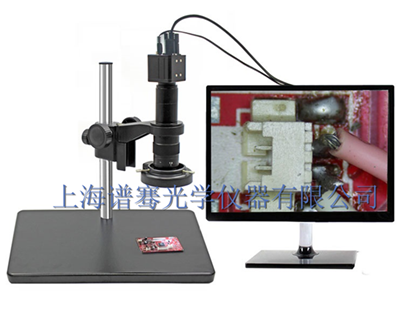

TV-300V系视频显微镜在观察物体时能产生正立的三维空间影像。立体感强，成像清晰和宽阔，又具有长工作距离，并是适用范围非常广泛的常规显微镜。它操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,能直接连接摄像设备将实物的图像放大后显示在显示器的屏幕上，操作简单！

二、显微镜技术规格

可以直接在显示器上观察实物图像。

1、摄像目镜：0.5X,

2、物镜变倍范围 ：0.7X--4.5X ；变 倍 比 ： 6.5：1

3、总放大倍数 ： 7—450X (以21.5英寸显示器，2X倍的大物镜为例)
4、移动工作距离 ： 200mm；台面尺寸: 375*255(mm)
5、高清300万像素VGA-300工业显微摄像机，帧率达60帧/秒，摄像无拖影

三、摄像系统详细技术参数

1、传感器类型：高清300万像素1/3英寸CMOS彩色

2、有效像素： 1600H*1200V；像素尺寸： 2.8μm*2.8μm

3、数据位数： 8bit

4、帧率： 15帧/秒@1600X1200, 30帧/秒@1024X768

5、清晰度： 在1024X768 60Hz分辨率时600TV线以上；

在1600X1200 60Hz分辨率时800TV线以上

6、扫描方式： 逐行；快门类型： 电子快门

7、动态范围： 71dB；信噪比： 44dB

8、灵敏度： 1.0 V/lux-sec (550nm)

9、曝光时间： 10μs–60ms,自动曝光；自动白平衡

10、镜头接口： C/CS

11、视频接口： 标准VGA 接口

12、VGA输出分辨率：1024X768 60Hz(默认),1280X1024 60Hz,1366X768 60Hz；1440X900 60Hz,1600X1200 60Hz,1680X1050 60Hz，1920X1080 60Hz

13、菜单功能： 亮度,对比度,色饱和度，曝光亮度，中英文,自动曝光,手动曝光， 语言选择，同屏对比，垂直线，水平线，线颜色，线宽等。

14、工作温度： 0-60℃

15、供电方式： 外接5V DC 允许10%偏差

16、工作电流： 600mA；功率：3W

17、体积： 50*50*60（mm）， 外壳颜色：黑色/蓝色/灰白色
